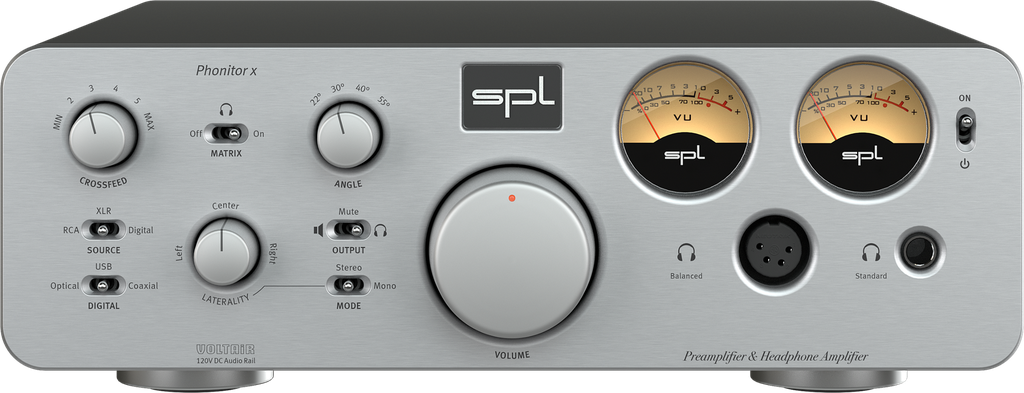

Der Kopfhörerverstärker mit Vorverstärker.
Der Phonitor x ist sowohl herausragend guter Kopfhörerverstärker als auch exzellenter Vorverstärker mit dem Endstufen oder aktive Lautsprecher direkt angesteuert werden können. Mit dem optionalen DA-Wandler spielt er nicht nur von analogen, sondern auch direkt von digitalen Quellen ab. Die Phonitor-Matrix ermöglicht lautsprechergleiches Hören über Kopfhörer.
Dank VOLTAiR-Technologie bietet er das alles in allerhöchster Klangqualität.
Technische Daten

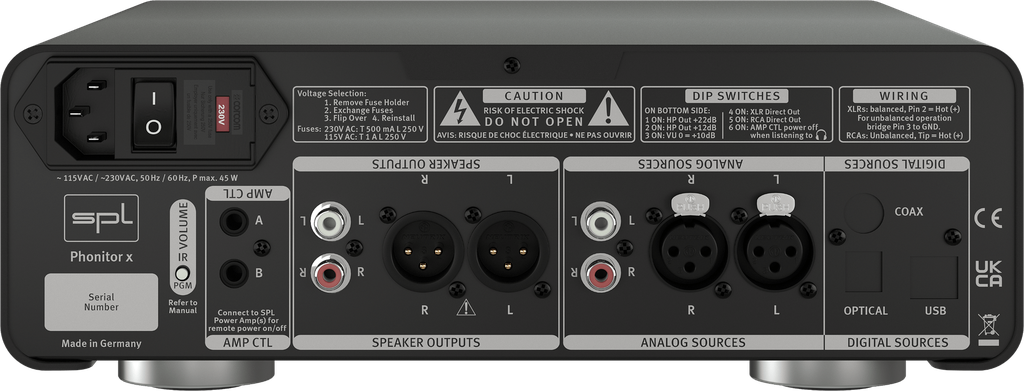

Analoge Ein- und Ausgänge: XLR (symmetrisch), Cinch
Maximaler Ein- und Ausgangspegel
32,5 dBuEingangsimpedanz (Cinch)20 kΩ
Eingangsimpedanz (XLR)20 kΩ
Ausgangsimpedanz (XLR)75 Ω
Gleichtaktunterdrückung82 dB
Frequenzgang (0 dBu)10 Hz – 100 kHzÜbersprechen (1 kHz, 0 dBu)-90 dBTHD + N (1 kHz, 0 dBu)0,00085 %Rauschen (A-bewertet)-103 dBu
Dynamikumfang135 dB
Digitale Eingänge: DAC768xs (optional)
Coaxial SPDIF (Cinch), PCM-Abtastraten:44,1/48/88,2/96/176,4/192 kHzOptisch SPDIF (Toslink F06), PCM-Abtastraten:44,1/48/88,2/96/mit Glasfaser < 1m: 176.4/192 kHzUSB (B), PCM-Abtastraten:44,1/48/88,2/96/176,4/192/352,8/384/705,6/768 kHzUSB (B), DSD over PCM (DoP), Abtastraten2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz0 dBFS kalibriert auf15 dBu
Symmetrischer Kopfhörerausgang: 4-Pol XLR
Pinbelegung1 = L (+), 2 = L (-), 3 = R (+), 4 = R (-)Quellimpedanz0,36 ΩDämpfungsfaktor bei 40 Ω180Frequenzgang (0 dBu)10 Hz – 100 kHzÜbersprechen (1 kHz, 0 dBu)-90 dBTHD + N (1 kHz, 0 dBu)0,00082 %Rauschen (A-bewertet)-98 dBDynamikumfang130,5 dBAusgangsleistung (1 kHz, 1% THD, 250 Ω)2 x 3,5 WAusgangsleistung (1 kHz, 1% THD, 32 Ω)2 x 0,7 W
Standard-Kopfhörerausgang: 6,35 mm-TRS-Klinkenbuchse
PinbelegungSpitze = links, Ring = rechts, Schaft = GNDQuellimpedanz0,18 ΩDämpfungsfaktor (40 Ω)180Frequenzgang (0 dBu)10 Hz – 100 kHzÜbersprechen (1 kHz, 0 dBu)-90 dBTHD + N (1 kHz, 0 dBu)0,00082 %Rauschen (A-bewertet)-103 dBuDynamikumfang135,5 dBAusgangsleistung (1 kHz, 1% THD 250 Ω)2 x 5 WAusgangsleistung (1 kHz, 1% THD, 32 Ω)2 x 1 W
Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator
Betriebsspannung für analoge Audio-Elektronik+/- 60 VBetriebsspannung für Relais und LEDs+12 V
Netzteil
Netzspannung (wählbar, siehe Sicherungskammer)230 V AC / 50; 115 V AC / 60 HzSicherung für 230 VT 0,5 ASicherung für 115 VT 1 ALeistungsaufnahmemax. 40 VAStand-By Stromaufnahme< 0,3 W
Maße & Gewicht
W x H x T (Weite x Höhe inkl. Füße x Tiefe)278 x 100 x 300 mm11 x 4 x 11,81 inchGewicht des Geräts4,4 kg9,7 lbsVersandgewicht (inkl. Verpackung)5,65 kg12,46 lbs
